2.5 pollici di alta pressione tubo di taglio
,Crimpatrice per tubi ad alta pressione NC130-I
,NC130-I Strumento per la contrazione di tubi ad alta pressione

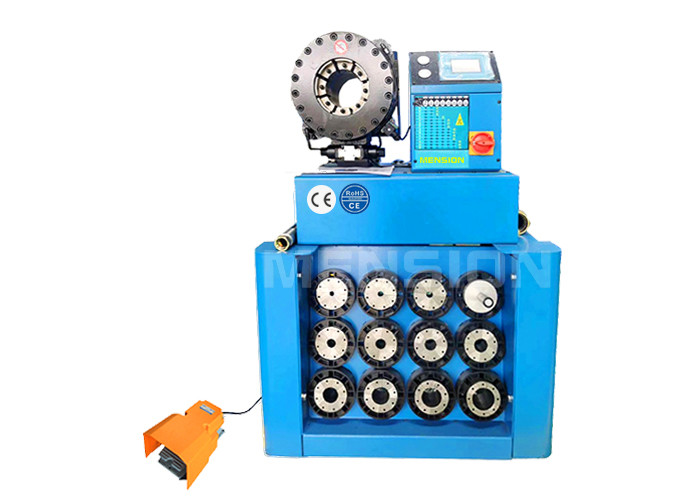

CRIMPER per tubi ad alta pressione MS-NC130-I
Descrizione
La macchina MS-NC130-I per il crimping dei tubi ad alta pressione è adatta per la fabbricazione di impianti idraulici di tubi in gomma ad alta pressione, la pressione dei tubi delle linee dei freni, il crimping dei tubi del condizionatore d'aria.E'ampiamente utilizzato a livello globale nelle industrie come il sistema automobilistico auto, navi, macchine da costruzione, macchine di ingegneria, ecc.
VANTAGGI
1. commutatore pedale controllo la chiusura dei set di matrici, mani libere per tenere il tubo
2. Famoso sistema di controllo PLC con prestazioni stabili
3. Disegno del cilindro idraulico unico, basso costo di manutenzione
4. pannello schermo morbido, facile e conveniente
5. Cambiamento rapido dello stampo per migliorare l' efficienza
DATI TECNICI
|
Modello |
MS-NC130-I Crimper per tubature |
|
Distanza di cromping |
14 - 87 mm |
|
Forza di contrazione |
650 (T) |
|
Dimensione del tubo |
1/4 - 2,5 (pollici) |
|
Max. Aprire |
31 mm |
|
Sette a strisce |
13 |
|
Tipo di set a strisce |
P32 |
|
Pressione del sistema |
31.5 (Mpa) |
|
Accuratezza |
0.01 (mm) |
|
Controllo |
Controllo digitale UC |
|
Voltaggio standard |
220 (V) / 380 (V) |
|
Potenza del motore |
3.75 (KW) |
|
Distanze |
650 mm |
|
Larghezza |
550 mm |
|
Altezza |
1360 mm |
|
Peso |
310 (kg) |
P32 SETTINGI DI CRIMPER per tubature
|
# Morire No. # |
Crempatura (mm) |
Lunghezza (mm) |
|
6* |
6.0 - 8.0 |
55 |
|
8* |
8.0 - 10.0 |
55 |
|
10* |
10.0 - 12.0 |
55 |
|
12* |
12.0 - 14.0 |
55 |
|
14 |
14.0 - 16.0 |
55 |
|
16 |
16.0 - 19.0 |
55 |
|
19 |
19.0 - 22.0 |
55 |
|
22 |
22.0 - 26.0 |
70 |
|
26 |
26.0 - 30.0 |
70 |
|
30 |
30.0 - 34.0 |
70 |
|
34 |
34.0 - 39.0 |
75 |
|
39 |
39.0 - 45.0 |
75 |
|
45 |
45.0-51.0 |
90 |
|
51 |
51.0 - 57.0 |
90 |
|
57 |
57.0 - 63.0 |
100 |
|
63 |
63.0 - 69.0 |
110 |
|
69 |
69.0 - 74.0 |
110 |
| 74* | 74.0 - 78.0 | 110 |
| 78* | 78.0 - 87.0 | 110 |
Avviso
• "*" per muffe non standard
• L'apertura massima è la corsa di lavoro del cilindro
• Disponibili set di stampi personalizzati
• Sono disponibili tensioni speciali 110V, 208V, 240V, 415V, 440V
• Controllo dell'MS facoltativo
Immagini dettagliate

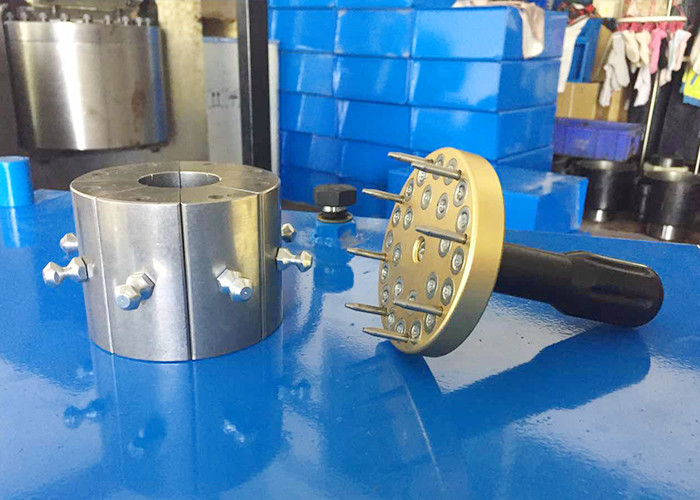

¢ Progettazione avanzata per cilindro e matrici principali, che consentono un movimento sincrono e ad alta forza
- 13 set di matrici posizionati in uno speciale scaffale che consente anche di montare la parte principale della macchina
Sistema di controllo PLC con alto livello intelligente, che mostra il movimento cronometrico del diametro di crimping
DETTAGLI di campioni
